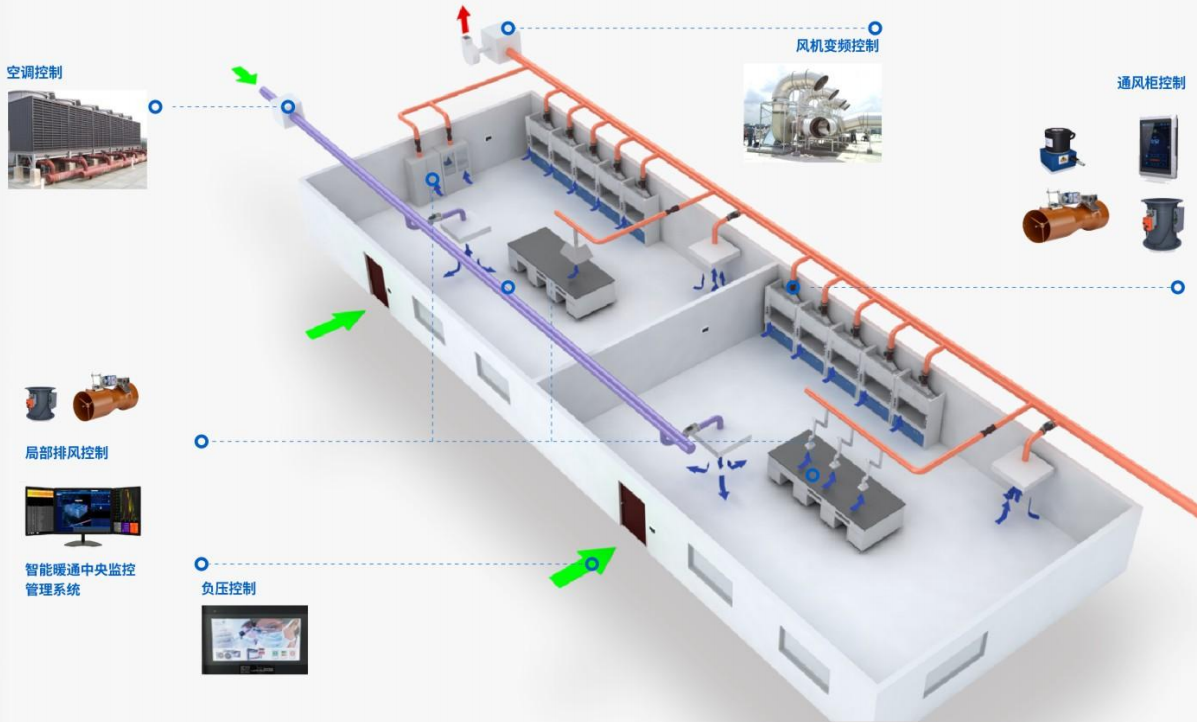

1.通风系统组成

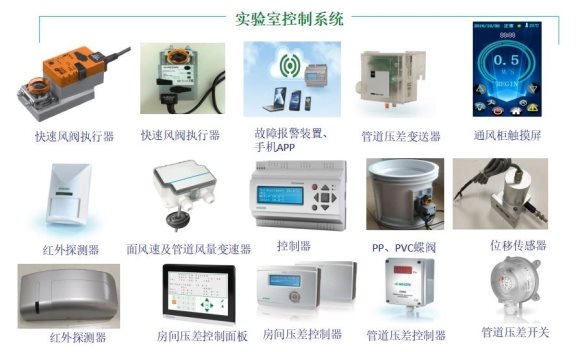

2.控制系统

（1）定风量变频控制系统：末端通风设备装有定风量阀，定风量调节阀应为压力无关型，主要应用于对实验要求不高，废气危害小的场景，造价较为便宜。

（2）双稳态变频控制系统：末端通风设备装有双稳态控制阀，根据末端通风设备的使用情况，可设置两个工作模式的阀门开度，主要应用于实验操作较为固定的实验场景。

（3）变风量变频控制系统：末端通风设备装有VAV变风量阀或文丘里阀，是目前实验室常用的控制系统，可根据通风柜操作面的柜门开度实时调节排风量，应用与较为复杂的实验操作环境。

      蝶阀控制系统                           文丘里阀控制系统
